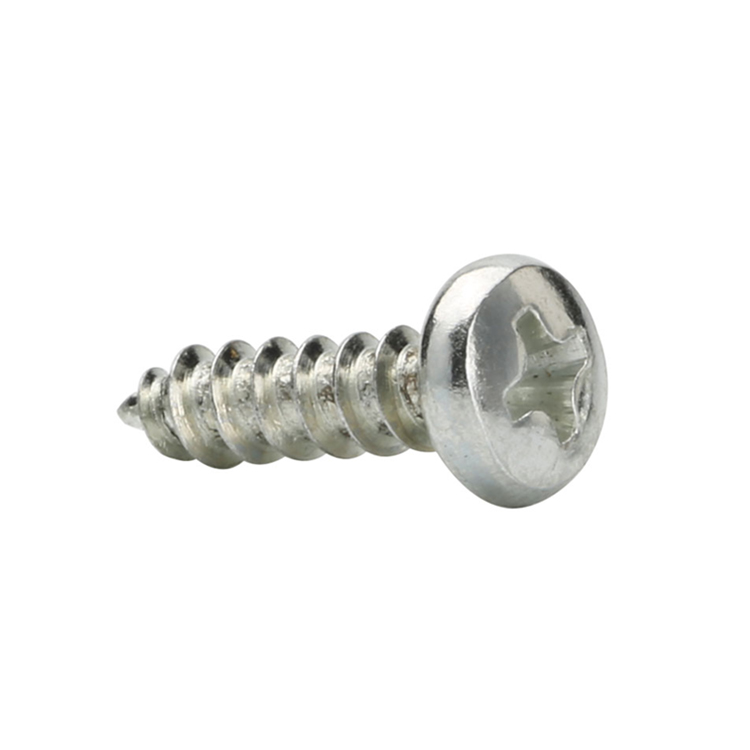

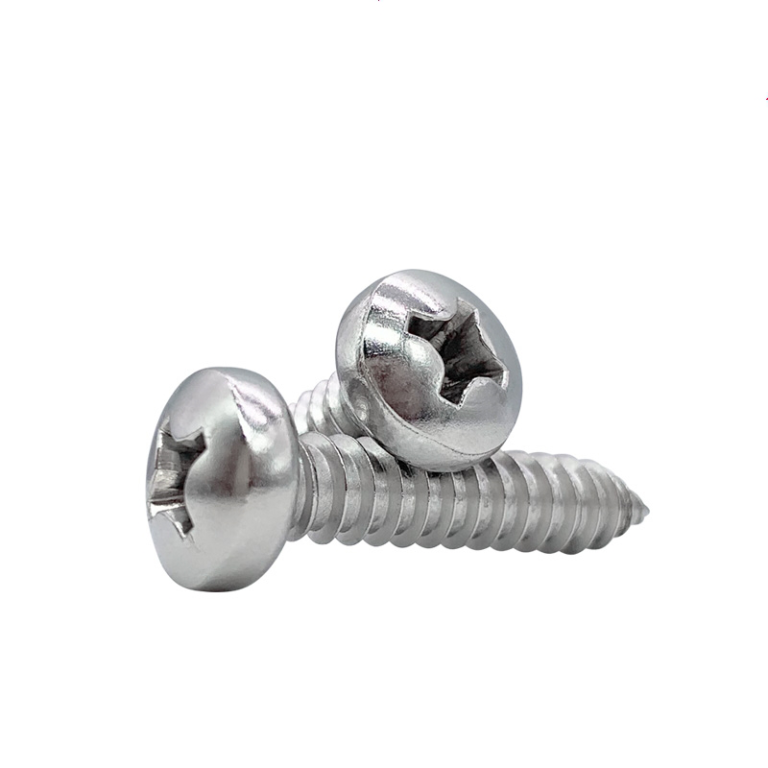

Pan Head Stainless Screw

• Head Type: Pan head, featuring a low, rounded top with a flat bearing surface for even force distribution and aesthetic appeal.

•Material: High-quality stainless steel, offering excellent corrosion resistance, rust prevention, and durability, suitable for indoor and outdoor use.

•Function: Self-tapping design, which can tap internal threads in pre-drilled holes of metal materials (e.g., steel, aluminum) during installation, eliminating the need for separate tapping tools.

•Application: Widely used in metal fabrication, electrical equipment, automotive parts, and home hardware assembly to fasten and connect metal components securely.



Nominal Size or Basic Screw Diameter		Threads per Inch	D	D	d	d	Drill Size	Recommended Hole Diameter
			Major Diameter（Max）	Major Diameter（Min）	Minor Diameter（Max）	Minor Diameter（Min）
#0	0.06	40	0.060	0.057	0.042	0.039
#1	0.073	32	0.075	0.072	0.051	0.048
#2	0.086	32	0.088	0.084	0.061	0.056	#48	0.0760
#3	0.099	28	0.101	0.097	0.076	0.071	#46	0.0810
#4	0.112	24	0.114	0.110	0.083	0.078	#44	0.0860
#5	0.125	20	0.130	0.126	0.095	0.090	#36	0.1065
#6	0.138	18	0.141	0.136	0.102	0.096	#32	0.1160
#7	0.151	16	0.158	0.152	0.114	0.108	#30	0.1285
#8	0.164	15	0.168	0.162	0.123	0.116	#29	0.1360
#10	0.190	12	0.194	0.188	0.133	0.126	#21	0.1590
#12	0.216	11	0.221	0.215	0.162	0.155	3/16	0.1875
#14	0.242	10	0.254	0.248	0.185	0.178	7/32	0.2165





Nominal Size	A		H1		M		G	N	Phillips Drive  Size
	Head Diameter		Height of Head		Dimensions of Recess
					Diameter		Depth	Width
	Max	Min	Max	Min	Max	Min	Max	Min
#2	0.167	0.155	0.062	0.053	0.104	0.091	0.059	0.017	1
#3	0.193	0.180	0.071	0.062	0.112	0.099	0.068	0.019	1
#4	0.219	0.205	0.080	0.070	0.122	0.109	0.078	0.019	1
#5	0.245	0.231	0.089	0.079	0.158	0.145	0.083	0.028	2
#6	0.27	0.256	0.097	0.087	0.166	0.153	0.091	0.028	2
#7	0.296	0.281	0.106	0.096	0.176	0.163	0.100	0.029	2
#8	0.322	0.306	0.115	0.105	0.182	0.169	0.108	0.030	2
#10	0.373	0.357	0.133	0.122	0.199	0.186	0.124	0.031	2
#12	0.425	0.407	0.151	0.139	0.259	0.246	0.141	0.034	3
#14	0.476	0.457	0.169	0.156	0.281	0.268	0.148	0.036	3
